橋梁支座在現實工程中，應用的最廣泛的是板式橡膠支座和盆式橡膠支座兩種。今天我們分別就兩種支座的特點來進行比較。
    板式橡膠支座按外形劃分：矩形板式橡膠支座、圓形板式橡膠支座、球冠圓板式橡膠支座、圓板坡形橡膠支座。      板式橡膠支座用途： 該產品重要適用于公路橋梁、鐵路橋梁、城市立交橋。重要功能是將上部的反力可靠地傳遞給墩臺，并同時能完成梁體結構因?yàn)橹苿?dòng)力、溫度、混凝土的收縮徐變及荷載作用等引起的水平位移及梁端的轉動。該產品許可水平力為豎向的10％，許可轉角不小于40''河北人事考試網首頁，摩擦系數0.04－0.06，運動支座水平位移量50mm－250mm，分5級。荷載等級100KN－15000KN。  板式橡膠支座特點：      1、球冠圓板橡膠支座：球冠圓板橡膠支座是改進后的圓形板式橡膠支座。其中心層橡膠和鋼板布置與圓形板式橡膠支座完全雷同，而在支座頂面用純橡膠制成球形外觀，球面中間橡膠最大厚度為4－13mm，球面邊緣15mm，以適應3％到4％縱橫坡下，梁與支座接觸面的中間趨于圓形板式橡膠支座的中間。梁端反力通過球面外觀橡膠漸漸擴散傳至下面幾層鋼板和橡膠層。在橡膠支座底面加一圈直徑D=2.5mm的半圓形橡膠圓環，支座受力時首先由底部圓環變形壓密，調節底面受力狀態，以改善或避免支座底面脫空征象的產生，使支座底面受力均勻。      2、坡形支座：我公司1997年前會同有關科研部門研制的坡形支座，能適應各種橋梁的縱橫坡。該品種是在圓板橡膠支座的基礎上改制成一種楔狀坡形支座。斜坡的角度依據橋梁的縱橫坡而制造，大大方便了橋梁的設計與施工，并有用的解除了粱、支座、墩臺三者之間的脫空征象，與球冠圓板支座相比有不受橋梁縱橫坡角度限定之好處 。  橋梁盆式橡膠支座     GPZ（Ⅱ）盆式支座是鋼構件與橡膠組合而成的新型橋梁支座百度搜索引擎優化，與同類的其它型號盆式。     支座和鑄鋼輥軸支座相比，具有承載能力大、水平位移量大、轉動天真等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等好處，是適宜于大垮橋梁使用的較理想的支座。本系列支座目前承載力為31個級別，承載力0.8MN-60MN，能知足大型橋梁建造的必要。     本標準系列中，固定支座在各方向和單向運動支座非滑移方向的水平承載力均不小于支座堅向承載力的10%�？拐鹦椭ё�水平承載力不小于支座堅向承載力的20%。 支座轉動角度不小于0.02rad. 加5201硅脂潤滑后，常溫型運動支座設計摩阻系數最小取0.03. 　加5201硅脂潤滑后，耐寒型運動支座設計摩阻系數最小取0.06。 　安裝細致事項  　1、建議在墩、臺頂面設置支座墊石。  　2、盆式支座安裝前應拆箱作周全檢查及進行清潔。除去油污，分外是不銹鋼與添補聚四氟乙烯板的相對滑移面應用丙酮或酒精細心擦洗干凈，支座其它各件也應擦洗干凈，支座內不得涂刷防銹油。  　3、支座除標高必須吻合設計要求外沈陽塑料托盤，為確保支座的使用性能，須保證三個方向的平面水平。  　4、支座上、下各部件縱橫向必須對中，或因?yàn)榘惭b時溫度與設計溫度不同，支座縱向上下各部件錯開的距離必須與計算值相稱。  　5、支座中間線與主梁中間線應重合或保持平行。  　6、延續橋梁執行系統轉換時，必須在支座和硫磺水泥漿塊之間采取隔熱措施，以免損壞添補四氟乙烯板和橡膠塊。
    板式支座和盆式支座形狀對比圖：

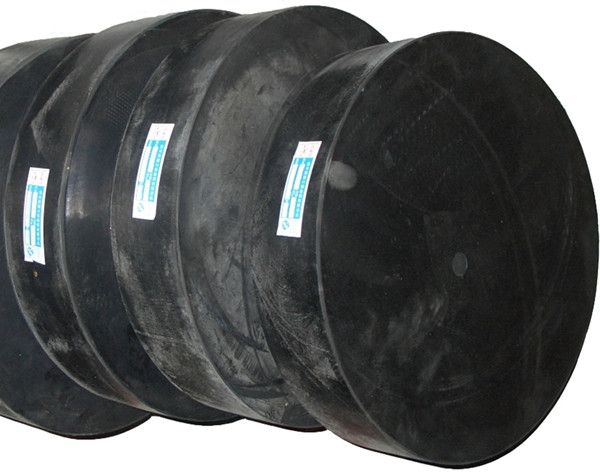

  橋梁板式橡膠支座

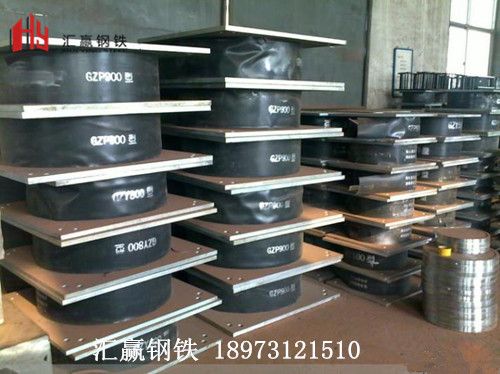

橋梁盆式橡膠支座
