一、緩粘結預應力鋼絞線定義：
    緩粘結預應力鋼絞線是處在無粘結鋼絞線與有粘結鋼絞線間的一種新的預應力鋼絞線粘結情勢，即它既具有無粘結鋼絞線的布索自由、使用方便、無需孔道的設置和壓漿的好處，又具有有粘結鋼絞線在后期使用上的特點和安全性的一種新預應力工藝。緩粘結預應力鋼絞線的作用機理及試驗。緩粘結鋼絞線顧名思義是一種在預應力鋼絞線的張拉前具有無粘結鋼絞線的特點，而后期又具有有粘結鋼絞線使用結果的預應力工藝，其特點是綜合了無粘結鋼絞線與有粘結鋼絞線各自的好處。
    緩粘結鋼絞線的作用機理是在預應力鋼絞線的外側包裹一種特別的緩凝砂漿，這種砂漿要求在5～40"C密閉條件下，能在30天前不凝結活動策劃公司，這就知足了現場張拉力筋的時間要求。在30天后開始漸漸硬化，并對預應力鋼絞線產生握裹、珍愛作用，并能最終達到30MPa以上的抗壓強度。其作用機理之一是因為所摻人的緩凝劑吸附于水泥顆粒外觀或水化產物外觀，使得水分子和Ca、SO+等離子與C3A類物質作用程度變弱，難于較快地生成鈣礬石晶體而起到緩凝作用；二是因為緩凝劑與Ca離子作用，在水泥顆粒外觀形成不溶性物質膜，阻礙了水泥礦物正常的水化作用，而起到緩凝作用。當不溶性子膜內滲透壓增大使之破裂百度快照優(yōu)化，暴露出新的熟料外觀時，又會消費緩凝材料生成不溶性物質，直到消費盡緩凝物質，才能使水泥正常水化，使緩凝砂漿具有強度。緩凝劑在研制過程中，針對現實工程的應用特點進行了一系列的工程模仿試驗和驗證試驗，以求得在不同條件下的技術配方和穩(wěn)固的技術性能，進行了環(huán)境溫度轉變對其緩凝性影響的試驗。將環(huán)境溫度范圍按低溫區(qū)5～7℃、中溫區(qū)10～25℃、高溫區(qū)30～40℃如許三個區(qū)進行的劃分而得出適應于不同溫度條件下的技術配方?；诰從皾{在預應力鋼絞線張拉前應具有較小和較穩(wěn)固，的摩阻力，硬化后應具有較高的與預應力鋼絞線的粘結強度和抗壓強度的使用要求而進行了摩阻試驗和強度測試，同時對硬化后的緩凝砂漿和預應力力筋與混凝土構件的抗拔強度試驗，由此證實緩粘結鋼絞線工藝用于工程實踐中的安全性和可靠性。
    二、緩粘結鋼絞線應用：
    緩粘結鋼絞線工藝目前已在現實工程中多次應用，尤其應用于三向預應力箱梁的豎、橫兩個方向，使其好處得到極好的表現。在預應力簡支梁縱向力筋的應用，使得傳統中、小跨先張梁脫節(jié)了張拉臺座的束縛，后張梁免除制孔壓漿的工序，削減了施工設備，這統統使得簡支梁生產和制造中的預應力工藝變得簡單而易行，更易達到現場的施工條件。做為這種起步于橋梁結構的預應力工藝同樣可以廣泛地應用于工業(yè)與民用建筑、水利工程、土木結構物的修復和加固等各種預應力混凝土結構中。

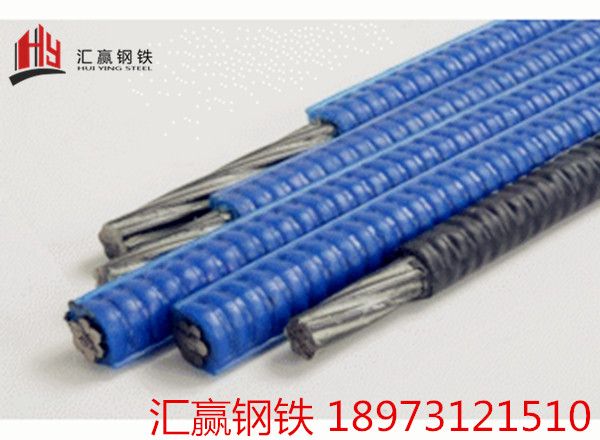

緩粘結鋼絞線
