一、邊坡錨索體制作及安裝：

       邊坡錨索體由錨梁、自由段、錨固段和安全段四部分組成。采用壓力分散型錨索，由三個單元錨索組成，每個單元錨索分別由兩根無粘結鋼絞線內錨于鋼質承載體組成，鋼絞線通過特制的擠壓簧和擠壓套對稱地錨固于鋼質承載體上，要求單根的連接強度大于200KN。鋼質承載體要求采用45號鋼材加工制作，其厚度不小于2cm。 錨索鋼絞線采用φj15.24mm和φj12.7mm高強度低松弛無粘結預應力鋼絞線。安裝前，要確保每根鋼絞線順直，不扭不叉，排列均勻，除銹、除油污，對有死彎、機械損傷及銹坑處剔出。鋼絞線沿錨索體軸線方向每1.0～1.5m設置一架線環，保證錨索體保護層厚度不小于20mm。 安裝錨索體前再次認真核對錨孔編號，確認無誤后再用高壓風吹孔，人工緩緩將錨索體放入孔內，用鋼尺量出孔外露出的鋼絞線長度，計算孔內錨索長度（誤差控制在50mm范圍內），確保錨固長度。

      二、錨固注漿：

      注漿采用水泥砂漿，經試驗比選后確定施工配合比。實際注漿量一般要大于理論的注漿量，或以錨具排氣孔不再排氣且孔口漿液溢出濃漿作為注漿結束的標準。如一次注不滿或注漿后產生沉降，要補充注漿，直至注滿為止。注漿結束后，將注漿管、注漿槍和注漿套管清洗干凈，同時做好注漿記錄。

      三、地梁制作：

      地梁采用C25混凝土整體澆注?；A(chǔ)先鋪墊2cm砂漿調平層，再進行鋼筋制作安裝，鋼筋接頭需錯開，同一截面鋼筋接頭數不得超過鋼筋總根數的1/2，且有焊接接頭的截面之間的距離不得小于1m。如錨索與豎梁箍筋相干擾，可局部調整箍筋的間距。砼澆注，尤其在錨孔周圍，鋼筋較密集，一定要仔細振搗，保證質量。

      四、錨索張拉及鎖定、封錨：

      通過現場張拉試驗，確定張拉鎖定工藝。錨索的張拉及鎖定分級進行，嚴格按照操作規程執行。在設計張拉完成6～10d后再進行一次補償張拉，然后加以鎖定。 補償張拉后，從錨具量起，留出長5～10cm鋼絞線，其余部分截去，須用機械切割，嚴禁電弧燒割。最后用水泥凈漿注滿錨墊板及錨頭各部分空隙，然后對錨頭采用不低于20MPa的混凝土進行封錨，防止銹蝕和兼顧美觀。

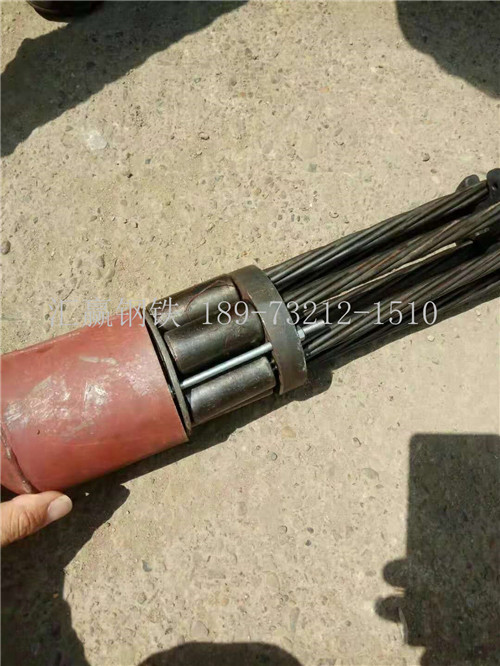

邊坡錨索材料組成
