一、預應力鋼絞線扁錨定義

      預應力鋼絞線扁錨主要用于橋面橫向預應力、負彎矩等在預應力結構體系中某向空間較小的地方，克服了錨具兩個方向尺寸均較大的缺點。預應力扁錨規(guī)格型號根據依據的標準不同而不同，國標：BJM15(13)-N；交標：YMB15(13)-N（N，鋼絞線根數，一般為2～5根，也有根數較多的情況，我見過12孔的扁錨）。預應力扁錨使應力分布更加均勻合理，進一步減薄結構厚度。

      二、鋼絞線扁錨的應用

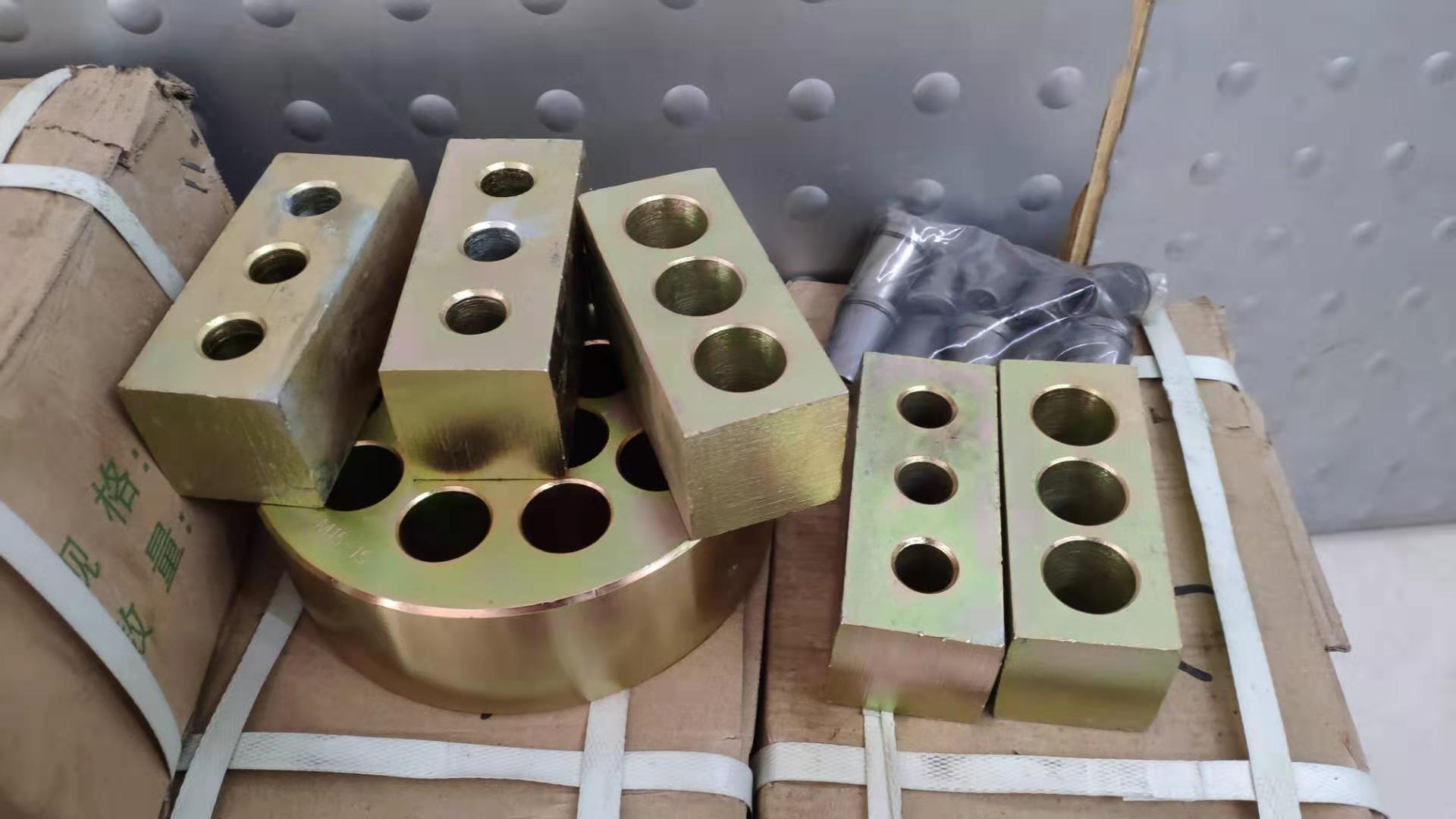

      預應力鋼絞線扁錨由扁錨板（也叫錨環(huán)）、夾片、扁墊板、扁螺旋筋和扁型波紋管（塑料或金屬）等組成。扁錨的優(yōu)點是：張拉槽口扁小，可減少砼板厚，可以單根分束張拉，施工方便。因此，扁錨特別適用于后張預應力簡支T梁、空心板，城市高度受限制的低箱梁等薄壁結構，以及橋面橫向預應力等，能有效減小梁或板的高度。但是扁錨的應用也存在一些問題：①采用扁錨時，在澆筑梁砼之前，一般先穿鋼絞線，穿束時容易將扁型波紋管扎破，澆筑砼時發(fā)生漏漿，堵塞預應力孔道。也有后穿鋼絞線的，不過在扁波紋管里面先穿相應根數的內襯管，就是這樣，鋼絞線的穿束也是困難的。②由于是單根張拉，先張拉的預應力鋼絞線預應力損失大。各束鋼絞線最終張拉應力不均勻。③由于混凝土為薄壁結構，預應力管道保護層小，在孔道壓漿時，當壓力過大時，混凝土容易爆裂。預防措施①混凝土澆筑前，在穿束時要小心，注意不要將扁型波紋管扎破，若扎破后，應嚴密牢固包裹，以防混凝土澆筑時漏漿堵塞孔道。②單根張拉預應力束時，合理控制張拉順序以及每根預應力束的張拉控制應力。③混凝土澆筑質量一定要保證。

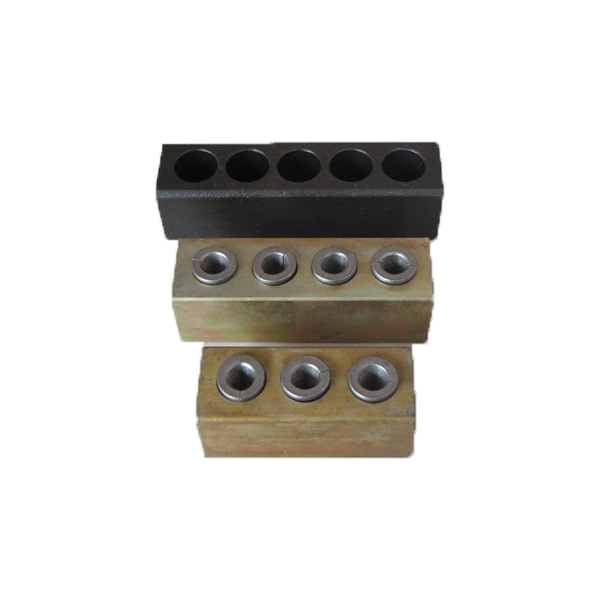

預應力鋼絞線扁錨
