穿心式千斤頂的構成與工作原理：

      預應力張拉穿心式千斤頂主要由三大部分組成, 一是油缸、 穿心套、 定位螺母、 大堵頭、 后密封板、 后壓緊環及密封件組成的 “不動體”; 二是由活塞及其密封件組成的“運動體”; 三是便于吊運的提手部分。該千斤頂體積小、重量輕、密封性能好，強度和可靠性高、通用性強，廣泛用于后張法的預應力施工。其配用不同的附件，可張拉多孔位群錨及多種類型夾片群錨等。在具體實際應用中，如張拉群錨，該千斤頂?shù)牟僮鞣椒ㄈ缦拢?br/>      1、工作錨具、 千斤頂、 工具錨安裝好即可開始張拉。
      2、向千斤頂A路 ( 張拉缸 ) 供油，進行張拉。調節油泵節流閥，以控制油壓高低和張拉速度。
      3、在活塞外伸時，工具錨夾片自行夾緊絞線。工作錨夾片因受限位板的限制，被稍微帶出，而不會突出工作錨。
      4、在活塞行程還余10mm時，應停止向A路供油，此時可將節流閥回旋，同時旋回截止閥，A路壓力降至零點。由于鋼絞線束的回縮，活塞將被拉回1-5毫米，這時工作夾片被帶回工作錨板內而自行夾緊。
      5、向千斤頂B路 ( 回程缸 ) 供油，活塞回程。至此已完成一次張拉循環。如果鋼絞線 較短，一次就可達到。
      6、此時自動工具錨夾片與錨板自行脫離，因此二次張拉前需將工具錨片重新推八工飯錐孔中。重復上訴1、2、3、4、5步驟，如此連續張拉，直至達到設計要求的張拉力或伸長值為止。

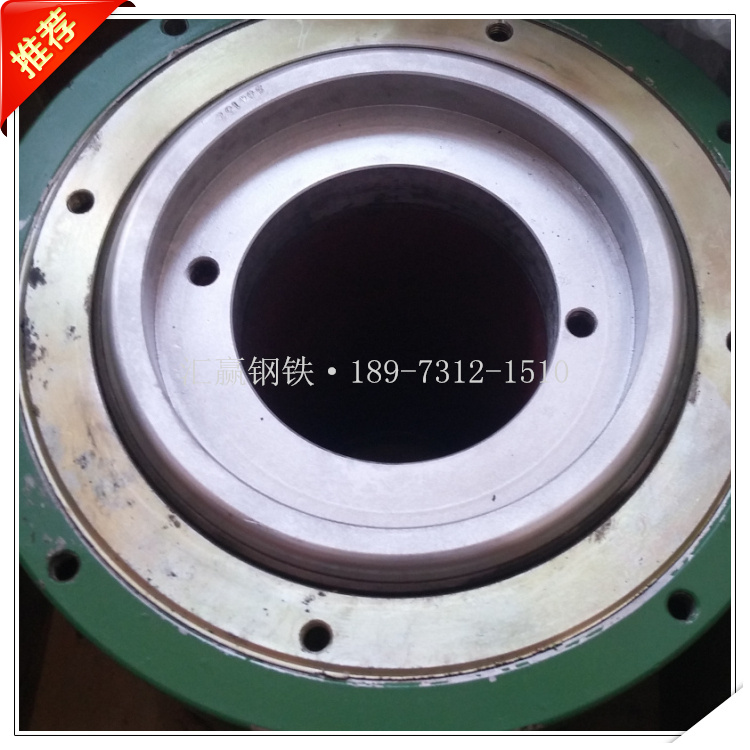

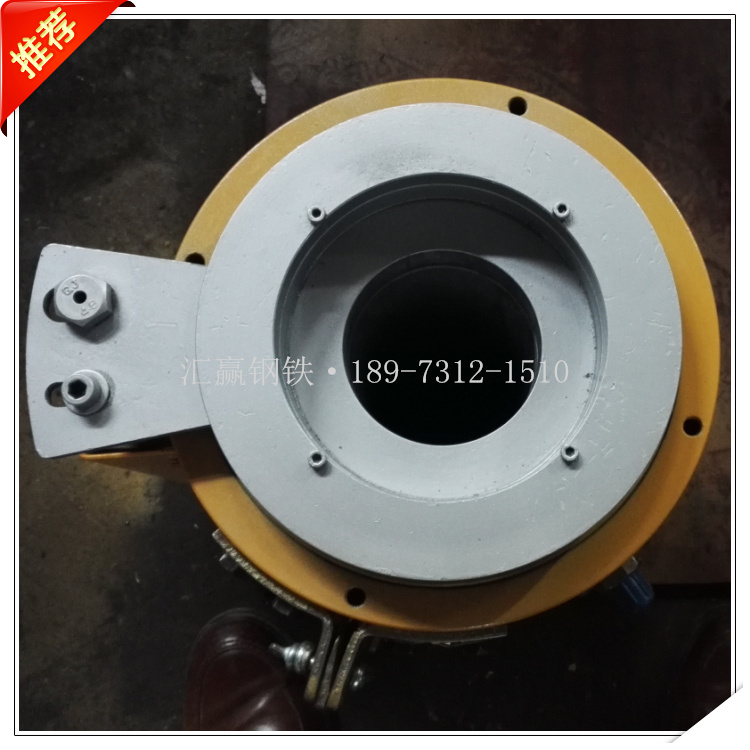

      穿心式千斤頂實物圖如下：

穿心式千斤頂

穿心式千斤頂

穿心式千斤頂

我司穿心式千斤頂產品技術參數表：
